Для моделей: ПКА

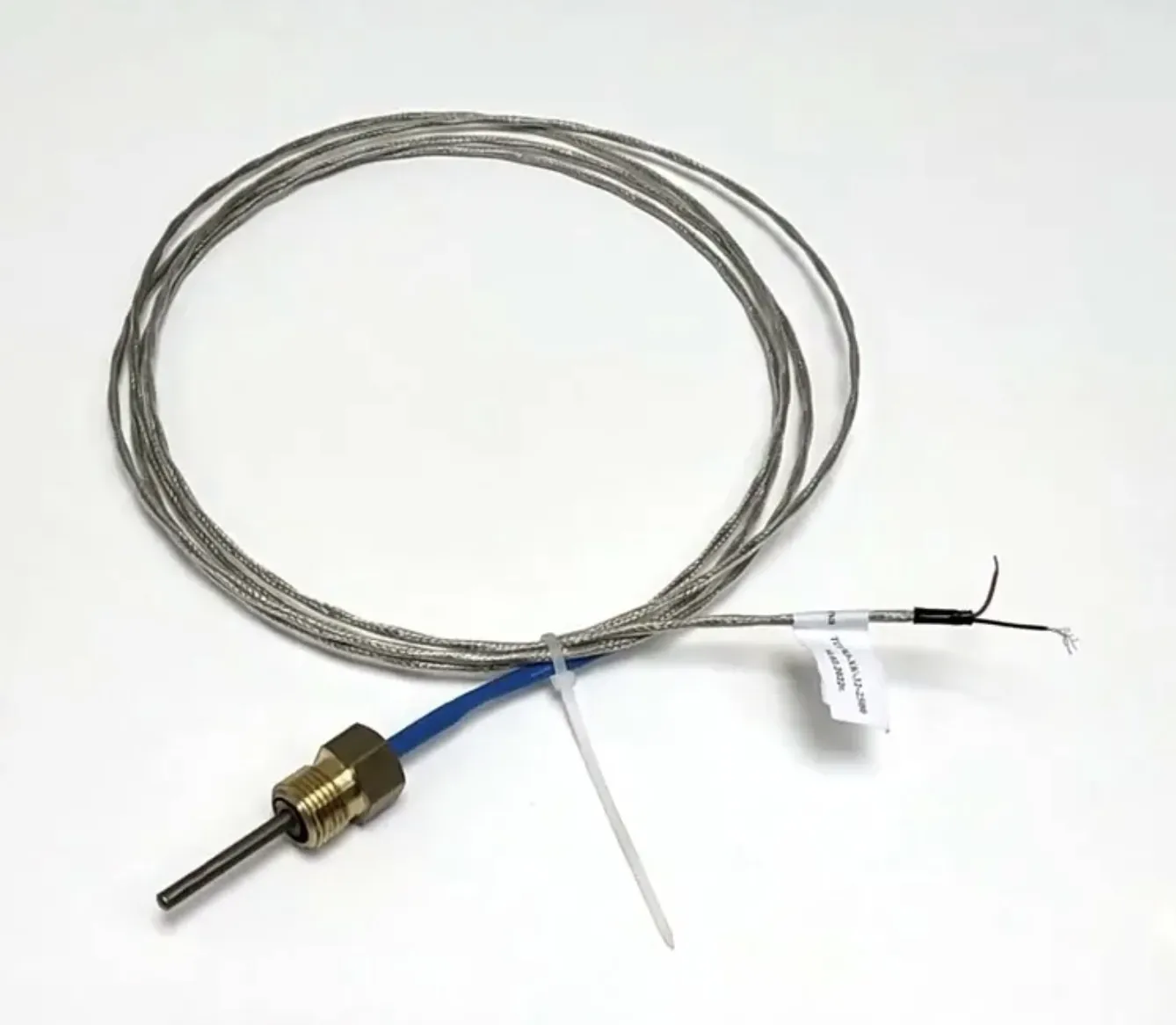

Термоэлектрический преобразователь ТС 1763 ХК‑32‑2500, артикул 120000060619

Термоэлектрический преобразователь (термопара) ТС 1763 ХК‑32‑2500 — высокоточный датчик температуры для профессионального теплового и моечного оборудования. Обеспечивает надёжное измерение температуры в жёстких условиях эксплуатации: при высокой влажности, перепадах температур и воздействии моющих средств.

Основные характеристики

• Модель: ТС 1763 ХК‑32‑2500.

• Артикул: 120000060619.

• Тип: термоэлектрический преобразователь (термопара типа ХК — хромель‑копель).

• Назначение: измерение температуры в пароконвектоматах и посудомоечных машинах.

• Бренд: Abat (Чувашторгтехника).

• Страна производства: Россия.

• Длина кабеля: 2 500 мм (2,5 м).

• Диапазон измеряемых температур: −40 ∘
  C до +600 ∘
  C.

• Точность измерений: ±2,5 °C (в диапазоне 0–333 °C), ±0,0075·t °C (где t — измеряемая температура, в диапазоне 333–600 °C).

• Класс допуска: 2 (по ГОСТ Р 8.585‑2001).

• Тип спая: изолированный.

• Степень защиты: IP54 (защита от пыли и брызг воды).

• Материал корпуса: оцинкованная сталь.

• Вес: 0,08 кг.

• Напряжение питания: 220 В.

• Мощность: 0,005 кВт.

• Гарантия: 6 месяцев.

Принцип работы

Преобразователь работает на основе термоэлектрического эффекта (эффект Зеебека):

• два разнородных проводника (хромель и копель) соединены в «горячем» спае, который помещается в зону измерения температуры;

• разность температур между «горячим» и «холодным» спаями создаёт термоЭДС (термоэлектродвижущую силу);

• напряжение преобразуется в значение температуры с помощью измерительного прибора или контроллера оборудования.

Совместимость

Термопара предназначена для установки в оборудование бренда Abat:

• Пароконвектоматы серии ПКА: ПКА‑6, ПКА‑10, ПКА‑20 (включая модификации ВМ2, ВП2, ПМ2, ПП2 и др.).

• Посудомоечные машины серии МПК: МПК‑65‑65, МПК‑130‑65, МПК‑400Ф, МПК‑500Ф, МПК‑700К, МПК‑1100К, МПК‑1400К и др.

• Посудомоечные машины серии МПТ: МПТ‑1700, МПТ‑2000 и др.

Ключевые преимущества

• Высокая точность измерений — обеспечивает корректное поддержание температурного режима.

• Долгий срок службы — устойчив к коррозии, окислению и перепадам температур.

• Надёжность конструкции — металлический корпус защищает от механических повреждений и воздействия пара.

• Универсальность — подходит для разных типов оборудования (пароконвектоматов и посудомоечных машин).

• Удобный монтаж — разъёмное соединение упрощает установку и замену.

• Длинный кабель (2,5 м) — позволяет свободно размещать датчик в рабочей зоне.

• Устойчивость к агрессивным средам — выдерживает воздействие пара, жира и моющих средств.

Области применения

• контроль температуры в рабочей камере пароконвектомата;

• измерение температуры воды в ванне посудомоечной машины;

• работа в системах автоматического управления климатом камеры;

• обеспечение соблюдения санитарных норм и технологических карт;

• предотвращение перегрева оборудования.

Рекомендации по установке и эксплуатации

1. Перед установкой обесточьте оборудование.

2. Демонтируйте старый термодатчик (если производится замена).

3. Установите новый преобразователь ТС 1763 ХК‑32‑2500 на штатное место.

4. Подключите разъём к контроллеру управления согласно схеме подключения.

5. Разместите «горячий» спай в зоне измерения температуры.

6. Проверьте корректность показаний на дисплее оборудования.

7. При необходимости выполните калибровку датчика через меню управления.

8. Регулярно осматривайте кабель и разъёмы на предмет повреждений.

9. Очищайте корпус датчика от жира и нагара мягкой тканью без агрессивных химикатов.

10. Избегайте резких перегибов кабеля и механических ударов по корпусу.
